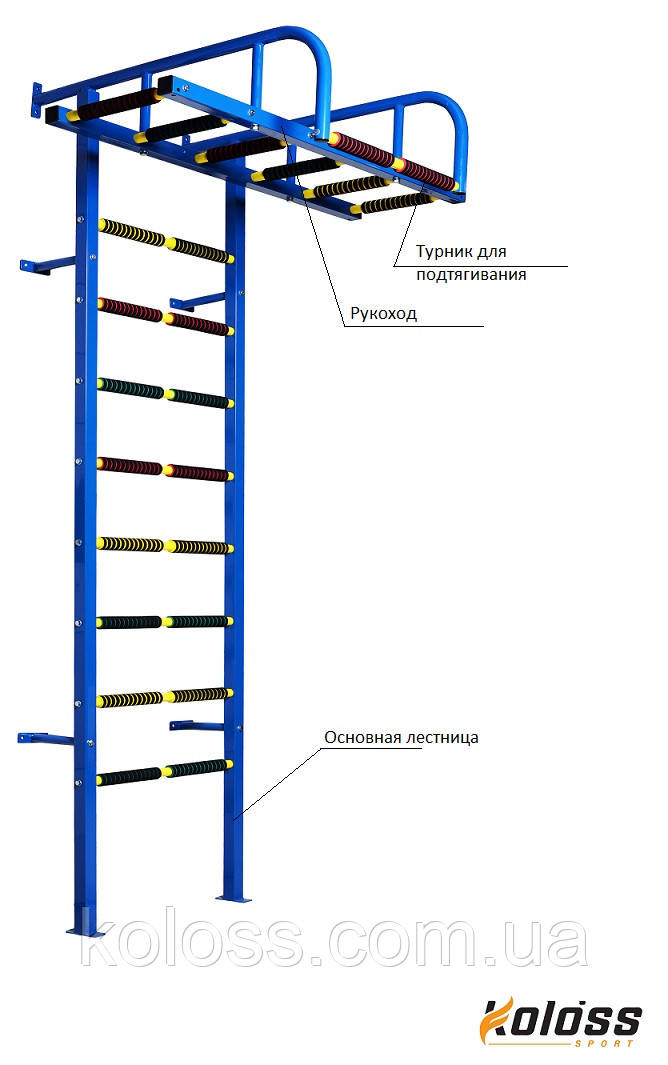

Инструкція зі збирання дитячої шведскої стенки з рукоходом "Гулівер" від TM Koloss-sport

• Розпакуйте всі деталі.
• Зі сходин викрутіть болти М 8х16.
• Укладіть вертикальну стійку на підлогу.
• Помістіть сходини у призначені для них отвори (діаметр 27 мм).
• Закріпіть сходини болтами М8х16. Не затягуйте болти. Спочатку має залишатися деякий люфт.
• Надягніть другу вертикальну стійку на сходини. Вони повинні увійти в призначені для них отвори (діаметром 27 мм). Не намагайтеся потрапити одночасно у всі отвори. Вставляйте сходи по черзі, починаючи з будь-якого краю.
• Закріпіть сходини болтами М 8х16 з протилежного боку
• Не затягуйте болти до упору. Повну фіксацію зробите, коли приєднаєте рукохід.

Порядок складання драбинки рукохіду

• Помістіть короткі сходинки в призначені отвори квадратної труби 40х40 і вкрутіть кріпильні болти з протилежного боку.
• Надягніть на сходинки другу прямокутну трубу. Для цього необхідно нанизувати трубу великими отворами на поперечини по одній.
• Зафіксуйте поперечини болтами на другій трубі
• Покладіть драбинку рукохіду на підлогу великими отворами вгору.
• Помістіть в отвори трубки вигнутих консолей.
• Закріпіть їх болтами.
• Між торцями труб вигнутої консолі помістіть перекладину турніка для підтягування і закріпіть його болтами.
• Помістіть зібраний рукохід короткими трубками зігнутих консолей у вертикальні стійки основних сходів.
• Помістіть кронштейни для кріплення до стіни у призначені для них отвори у вертикальних стійках основних сходів.
• Складання закінчено.

Для кріплення до стіни необхідно притиснути зібрану шведську стінку до стіни так, щоб усі стінові кронштейни прилягали до стіни.

• Позначте маркером на стіні місця для анкерів.

• Просвердлить отвори і закріпіть гімнастичну драбину на стіні
• Затягніть усі болти шведської стінки.
• Гімнастична драбина готова до експлуатації.
