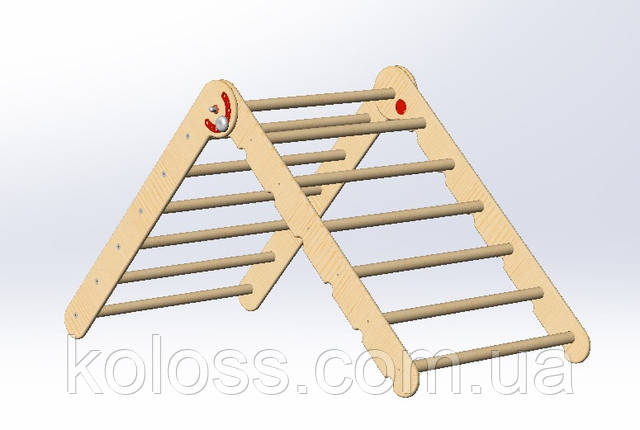

Інструкція зі збирання дитячого комплексу трикутник Пиклер. Дитячої драбинки підлогової.
Інструкція зі збирання дитячого комплексу трикутник Пиклер. Дитячої драбинки підлогової.
- Складання трикутника Пиклер слід починати зі складання внутрішньої драбинки.

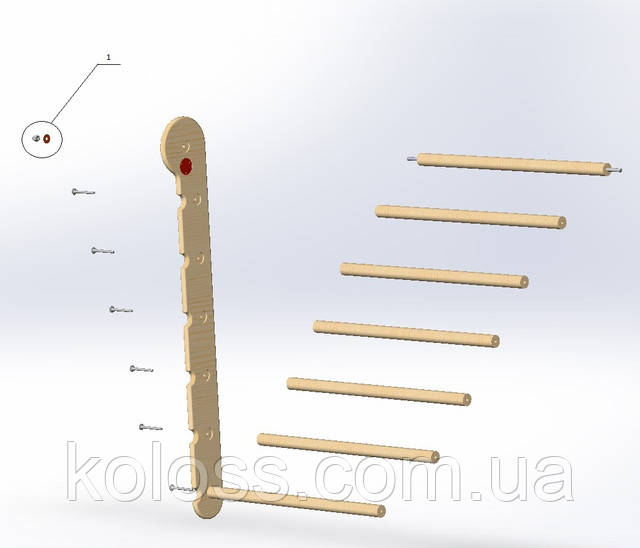

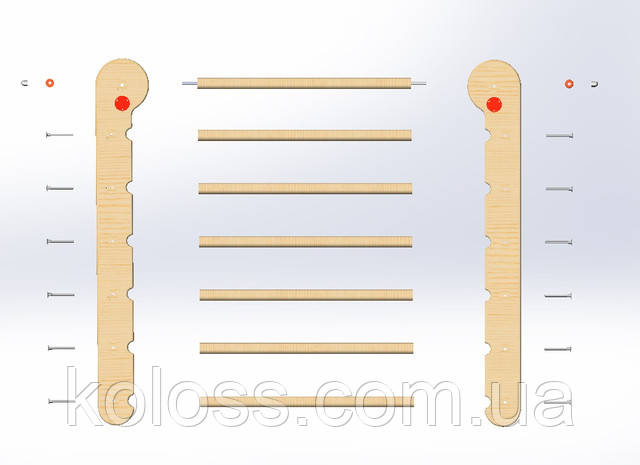

Деталі необхідні для складання внутрішньої драбинки.
- Складання внутрішньої драбинки.
Вставляйте сходинки в призначені для них пази і відразу закріплюють гвинтами.
ВАЖЛИВО! Осьова сходинка повинна залишитися вільною. Гайку і шайбу поз. 1 не накручувати!

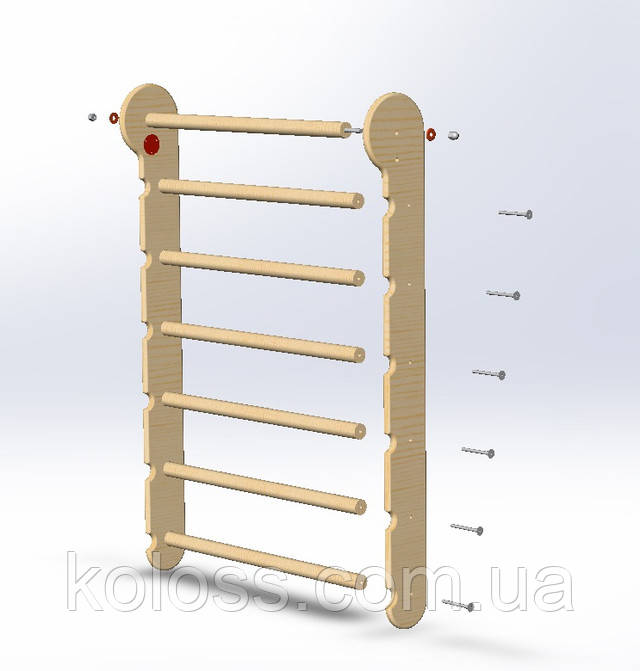

Після закріплення сходинок в боковині, приставте другу боковину і закріпить її гвинтами. Осьова сходинка не закріплюється.
- Збірка зовнішньої драбини.

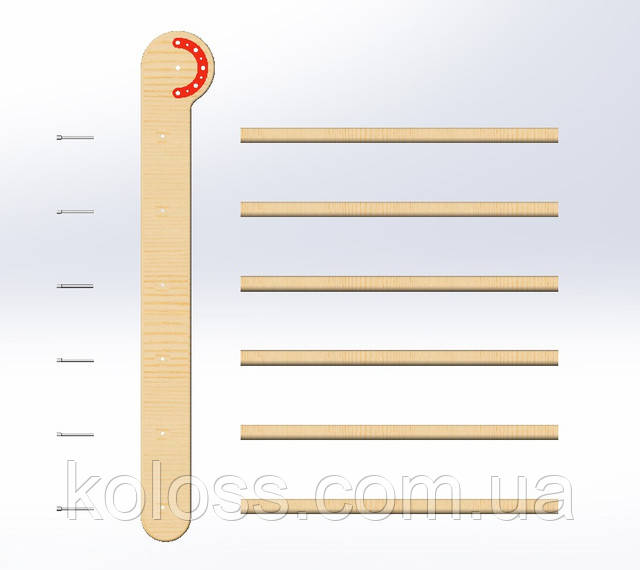

Деталі необхідні для складання зовнішньої драбини.

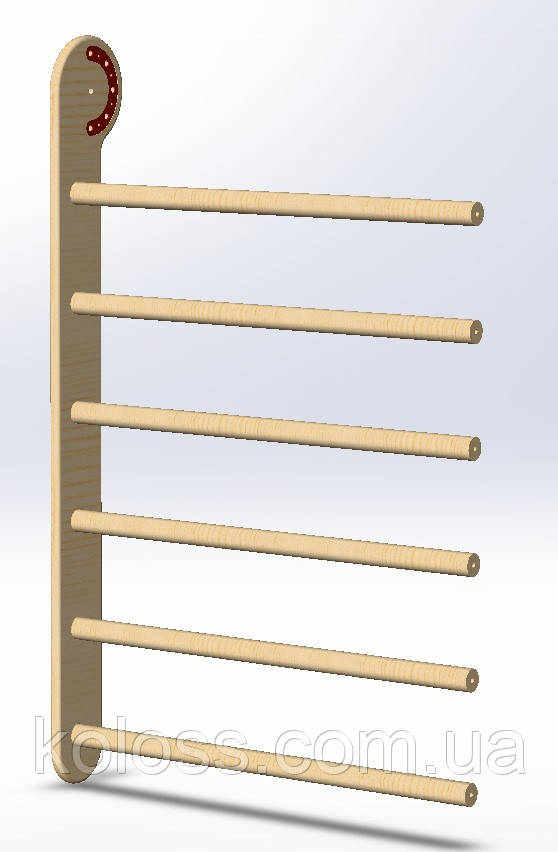

Збірка зовнішньої драбини.
- Остаточна збірка трикутника Пиклер.

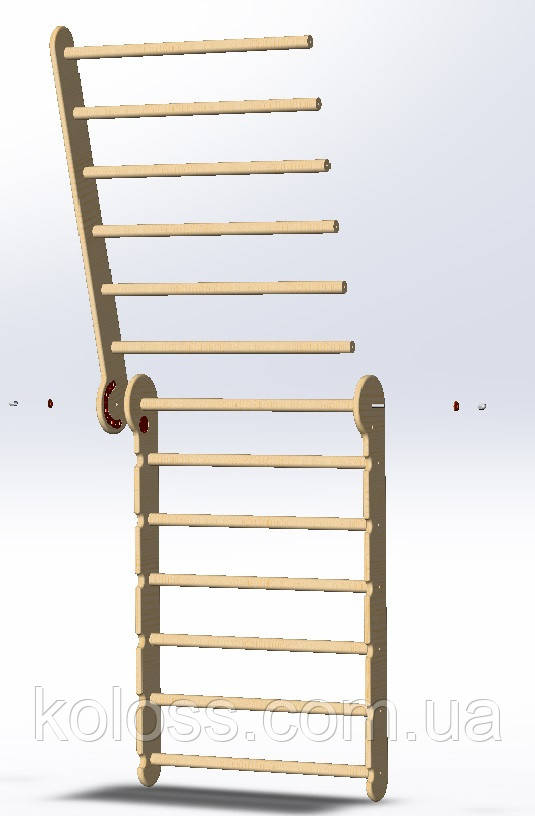

Частина зовнішньої драбинки надіти осьовим отвором на осьову сходинку.
Закріпити боковину зовнішньої драбинки на осі колпачковой гайкою М8 через шайбу 8х22 мм.

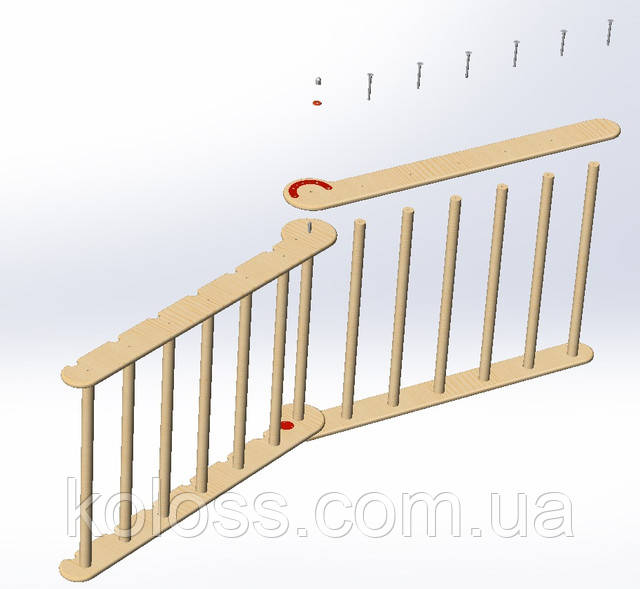

Укласти трикутник Пиклер на підлогу так, як показано на малюнку і закріпити другу боковину гвинтами.

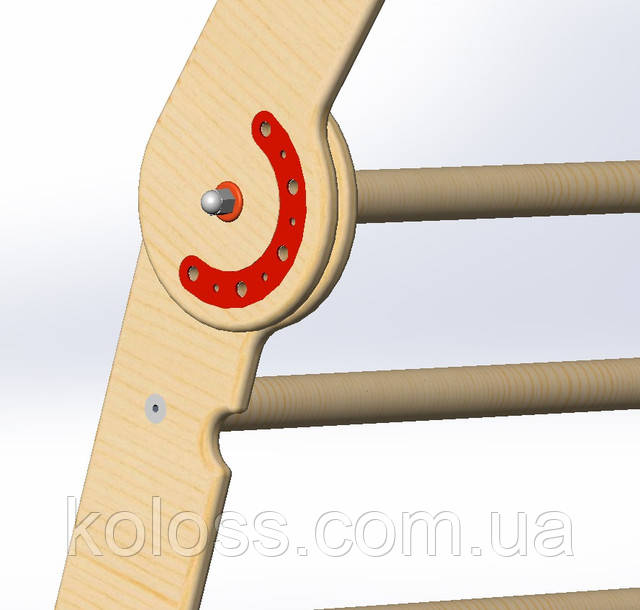

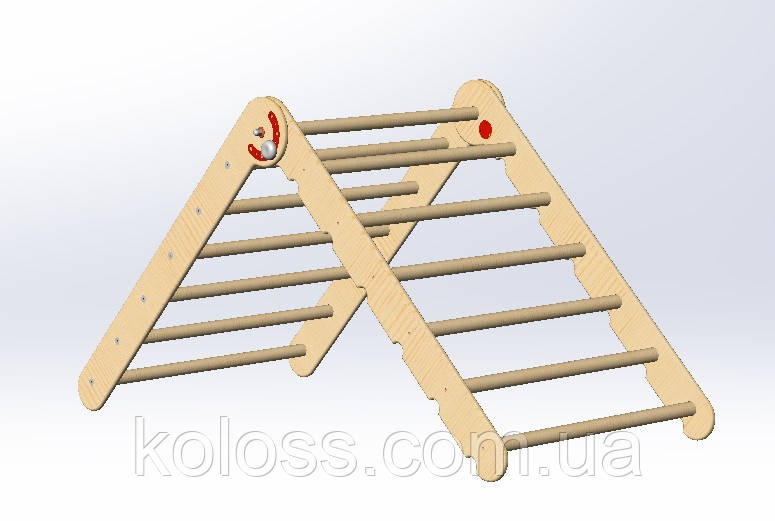

Вибрати необхідний кут між внутрішньою і зовнішньою драбинками і зафіксувати його за допомогою спеціального гвинта. Для цього вставити гвинт в отвір боковини зовнішній драбинки так, щоб гвинт увійшов у відповідний отвір боковини внутрішньої драбинки і, обертаючи гвинт за годинниковою стрілкою, затягнути до упору.
Те ж саме необхідно зробити на протилежному боці.

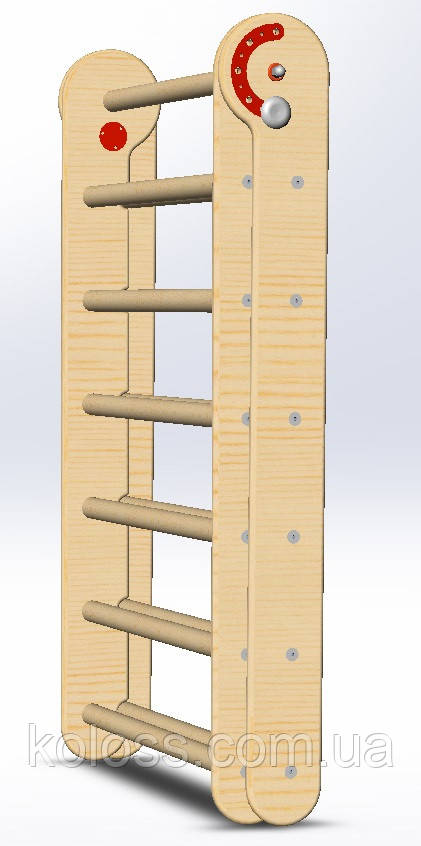

Для зберігання трикутник Пиклер зручно складається. У цьому положенні він займає мінімальне місце. Спеціальними гвинтами необхідно зафіксувати внутрішню і зовнішню драбину.
