Інструкція зі збирання шведської стінки "Лелека"

Інструкція зі збирання шведської стінки "Лелека"

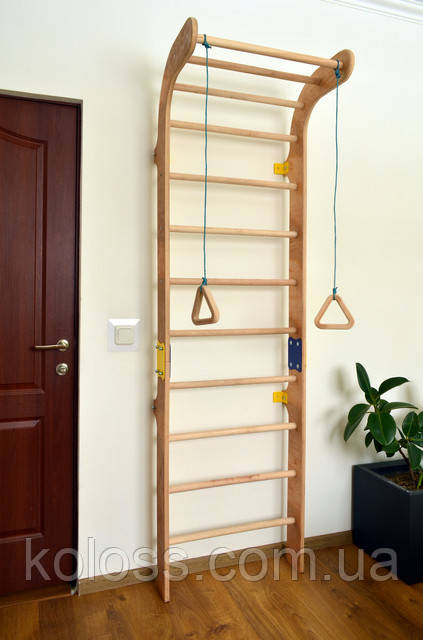

Інструкція зі збирання фанерної гімнастичної драбини  «Лелека»

Увага! Прочитайте перед початком збірки!

  • Кожна драбина піддається контрольної збірці, що може залишити незначний сліди на нові деталі.
  • При закріпленні сходинок саморізами не прикладайте надмірних зусиль.

Для складання гімнастичної драбини вам знадобиться наступний інструмент:

  • Шестигранний ключ №4
  • Гайковий ключ №13
  • Викрутка з плоским, широким жалом.

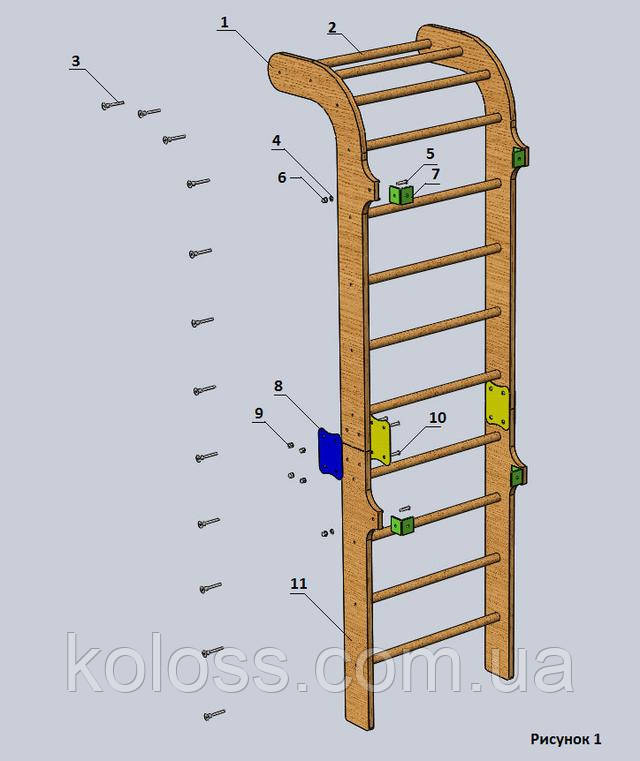

Спеціфікація

  • №1- Верхня частина вертикальної стійки: 2 шт
  • №2- Сходини: 10 шт
  • №3- Конфірмат: 20 шт
  • №4- Шайба 8х16:    4 шт
  • №5,10- Гвинт меблевий М8х35: 12 шт
  • №6,9- Гайка колпачковая М8: 12 шт
  • №7- Кріпильний кронштейн 50х50: 4 шт
  • №8- Сполучна пластина:    4 шт
  • №11- Нижня частина вертикальної стійки: 2 шт











Порядок складання:

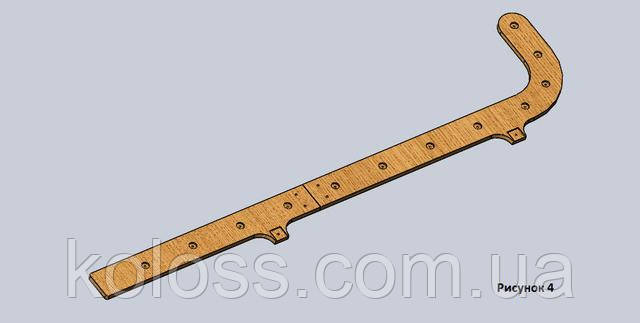

· Покладіть на підлогу нижню і верхню частини вертикальних стійок (рис. 1 № 1, 11) так, як показано на рис.4

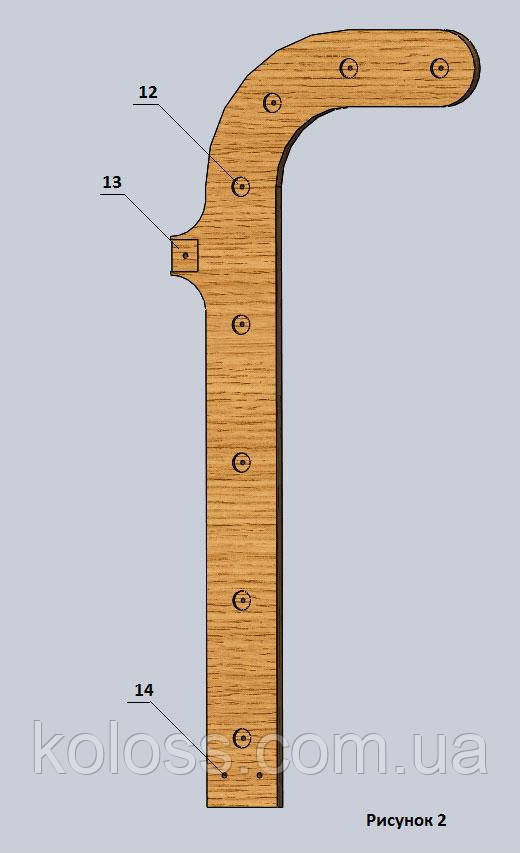

· Сторона вертикальних стійок, з круглими пазами для розміщення ступенів (рис. 2, поз. 12) є ВНУТРІШНЬОЮ, а протилежна сторона - ЗОВНІШНЬОЇ.

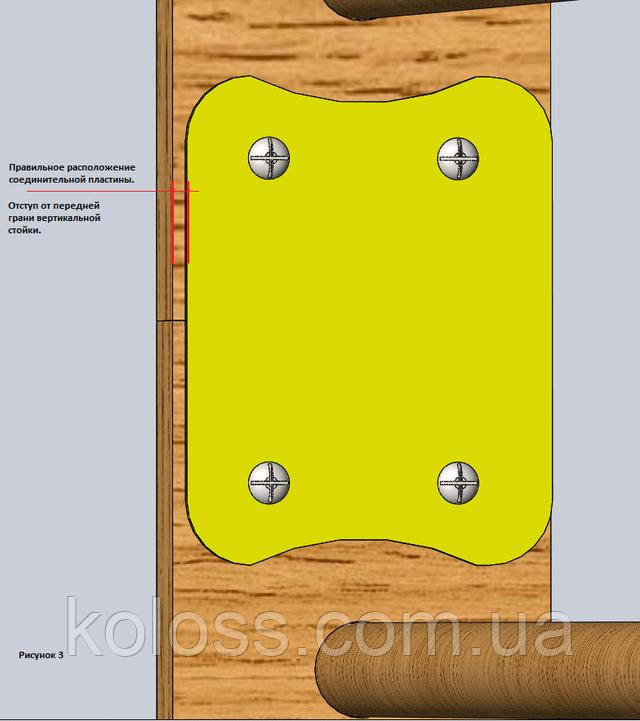

· Скріпіть верхню і нижню частини вертикальних стійок з'єднувальними пластинами (рис. 1, поз.8) з використанням меблевих гвинтів (рис. 1, поз.5, 10). Сполучні пластини розмістіть співвісно отворів у верхній і нижній частинах вертикальної стійки (рис. 2, поз.14). Зверніть увагу. Сполучні пластини не симетричні. Їх розташування на вертикальній стійці повинно бути таким, як показано на малюнку 3. Напівсферична голівка гвинта повинна перебувати з ВНУТРІШНЬОЇ сторони вертикальних стійок. Якщо отвори в пластинах і деталях вертикальної стійки не співпадуть, вкручуйте гвинт в тіло деталі з допомогою широкої плоскої викрутки.

· Встановіть і закріпіть щаблі в призначених для них круглих пазах (рис. 2, поз. 12) за допомогою конфірмата (рис. 1, поз. 3), уникаючи надмірних зусиль.

· Зберіть другу вертикальну стійку, повторюючи всі необхідні дії.

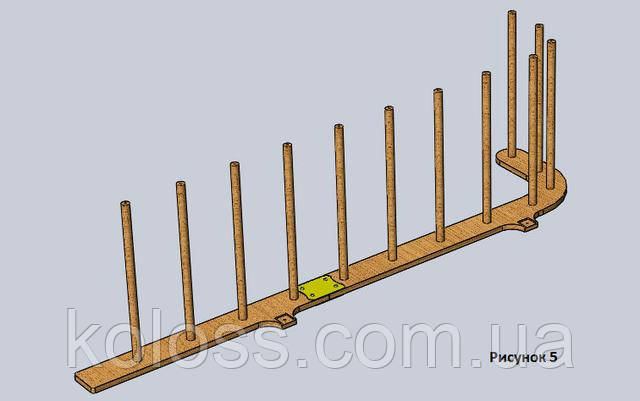

· Розташуєте зібрану вертикальну стійку з закріпленими в ній ступенями так, як показано на малюнку 5.

· Надіньте другу вертикальну стійку круглими пазами (рис. 2, поз. 12) на ступені по одній. Не прагнете потрапити усіма пазами одночасно на всі щаблі. По мірі потрапляння ступенями в пази, закріплюйте їх конфирмантами, не затягуючи їх до кінця. Після установки всіх ступенів затягніть конфірманти.

· Після завершення попередніх етапів складання закріпіть стінові кронштейни (рис. 1, поз. 7) в призначених для цього пазах (рис. 2, поз. 13). Отвори в кронштейнах розташовані не симетрично, тому повертайте кронштейни до поєднання їх отворів з отворами у відповідних пазах. Закріпіть кронштейни меблевими гвинтами (рис. 1, поз. 5, 10) та колпачковой гайкою. Використовуйте шайбу (рис. 1, поз. 4) з боку деревини.

· Після складання гімнастичної драбини прикладіть її до стіни приміщення у обраному місці розташування. Намітьте місця свердління на стіні, використовуючи отвори в стінових кронштейнах (рис. 1, поз. 7)..

· Вибір елементів кріплення залежить від матеріалу і товщини стіни. Для цегляної і бетонних стін підійде пластиковий дюбель 12х100 мм з саморізом 8х100 мм. Для дерев'яної стіни підійде саморіз 8х100 мм.
