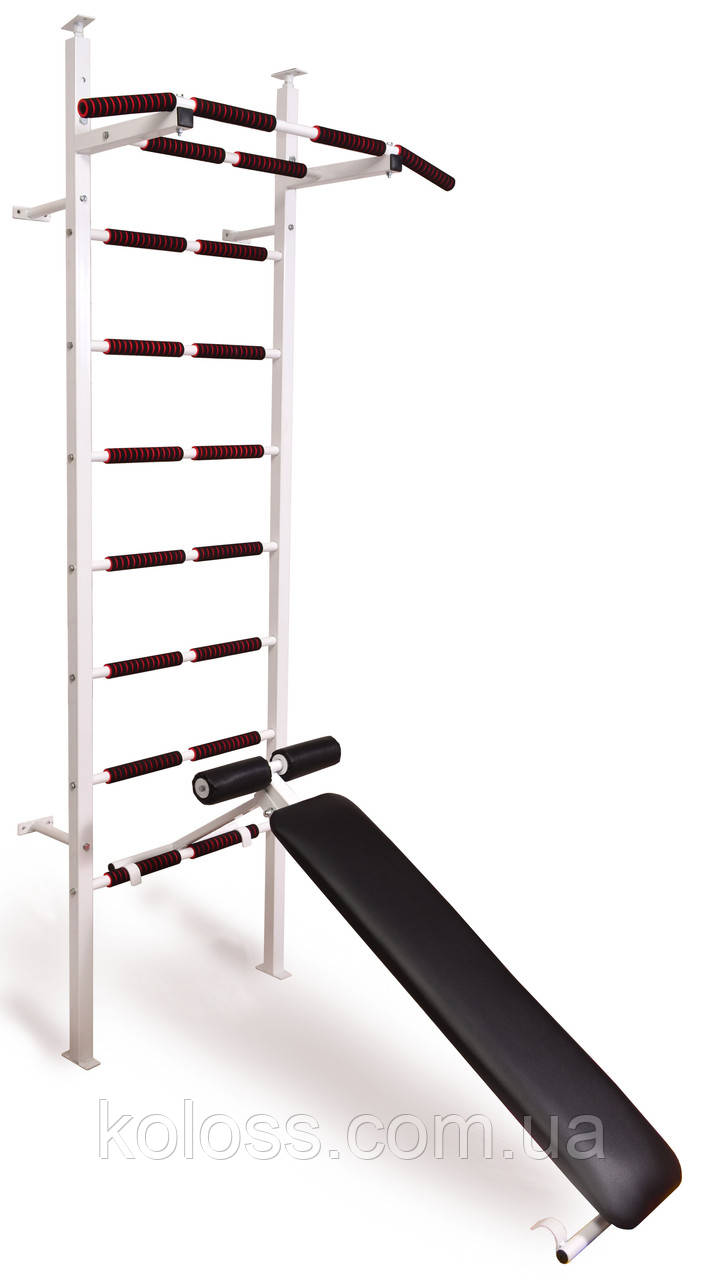

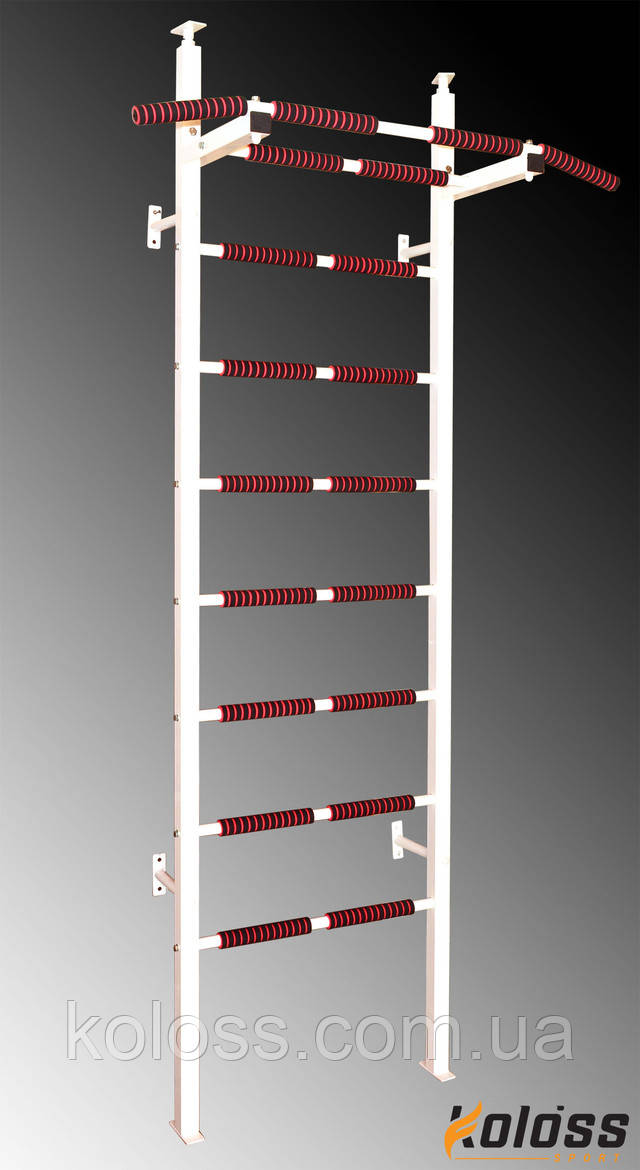

Інструкція зі збирання шведської стінки TM Koloss-sport.

Інструкція по збірці шведської стінки TM Koloss-sport.

1. Розпакуйте всі деталі.
2. Із ступенів викрутите болти М 8х16.
3. Укладіть вертикальну стійку на підлогу. При цьому горизонтальний кронштейн повинен бути направлений вгору.
4. Вставте щаблі в призначені для них отвори (діаметр 27 мм).
5. Закріпіть ступені болтами М8х16 з протилежного боку вертикальної стійки. Не слід сильно затягувати болти. До закінчення складання ступені повинні зберігати люфт.
6. Поверніть вертикальну стійку зі вставленими ступенями таким чином, щоб сходинки були спрямовані вгору.
7. Надіньте другу вертикальну стійку на сходи. Сходинки повинні увійти в призначені для них отвори (діаметр 27 мм). Не прагнете потрапити одночасно у всі отвори. Вставляйте ступені по черзі, починаючи з будь-якого краю.
8. Закріпіть ступені болтами М 8х16 з протилежного боку вертикальної стійки. Не слід затягувати болти сильно. До закінчення складання ступені повинні зберігати деякий люфт.
9. Закріпіть верхній турнік на кінці горизонтальних кронштейнів , використовуючи для цього болти М 8х80.
10. Затягніть всі болти на сходах і турніку. Під час затяжки не слід докладати надмірне зусилля, так як це може привести до пошкодження різьби. Зусилля повинне бути достатнім для міцної фіксації деталі (перевіряйте рукою на можливий люфт), але не більше того.
11. В процесі експлуатації кріплення може слабшати. При виявленні розбовтаною деталі підтягніть кріплення.
12. Далі продовжите збірку в залежності від обраного вами способу кріплення.

Порядок кріплення до стіни.

1.Розпакуйте стінові кронштейни і розкрутіть їх. (Вони з'єднані попарно для зручності транспортування).

2.Помістіть кронштейни в отвори на вертикальних стійках і зафіксуйте їх болтами М 8х16.

3. Приставте драбину до стіни у вибраному Вами місці і відмітьте отвори стінових кронштейнів на стіні. ( Болти на стійках мають бути остаточно затягнуті)

4.Вивчіть матеріал стіни. Якщо вона виготовлена з слабких матеріалів, наприклад: газосилікату, керамзитобетону, гіпсокартону тощо, то вам потрібно скористатися або хімічними анкерами, або кріпити за допомогою шпильок з фіксацією із зворотного боку стіни. Ще один вихід з положення-це кріплення як до стіни , так і враспор (підлога-стеля). Або тільки враспор.

5. Прикріпіть стінові кронштейни.

6. Остаточно затягніть болти на бічних стійках і турніку.

Під час затяжки не слід докладати надмірне зусилля, так як це може привести до пошкодження різьби. Зусилля повинне бути достатнім для міцної фіксації деталі (перевіряйте рукою на можливий люфт), але не більше того.

7. В процесі експлуатації кріплення може слабшати. При виявленні розбовтаною деталі підтягніть кріплення.

Порядок складання та кріплення «підлога - стеля».

1.       Высота потолка должна находиться в диапазоне 2,45– 2,70 м , потолок обладать достаточной прочностью, так как   при выкручивании шпилька М 16 развивает большое усилие.
2.       Гимнастическая лестница должна быть полностью собрана, все соединения затянуты.
3.       Минимальное расстояние от стоек гимнастической лестницы до стены должно быть не менее  13 см (чтобы во время занятий стена не мешала ступне).
4.       Высота распорного узла регулируется положением трубы упора в потолок  и шпилькой М16 .
Внимание!
При наборе необходимой высоты, нужно  добиться такого взаимного расположения деталей  распорного узла, чтобы вылет шпильки М 16 был минимальным.
 5.       Освободите от крепления деталь упорной трубки. Переместите её внутри вертикальной стойки , добиваясь совмещения крепежных отверстий.  Зафиксируйте трубу  болтом М 10х50 и гайкой .
6.       Наденьте на шпильку М 16  площадку упора в потолок. Вкручивая или выкручивая  шпильку М 16 ,получите суммарную длину (гимнастическая лестница + распорный узел) на 3 см  меньше высоты потолка.
7.       Поднимите лестницу вертикально в нужном месте помещения.От  низа  вертикальных стоек  (левой и правой)   измерьте  расстояние до стены.
8.       С помощью отвеса или уровня установите гимнастическую лестницу  по вертикали ( для удобства  можно временно закрепить одну из стоек к потолку  слегка поджав шпильку М16 ).
9.       Убедитесь в правильности  положения гимнастической лестницы. Стойки должны находиться на одинаковом расстоянии от стены  (не менее 13 см) и стоять  вертикально .
10.   Закрепите  лестницу, вращая  шпильку М16 против часовой стрелки.

Внимание!

Подобная конструкция распорного узла позволяет развить значительное усилие.  Бесконтрольное выкручивание шпильки М16  может привести к необратимой деформации гимнастической лестницы или строительных конструкций.
Необходимо периодически проверять устойчивость гимнастической лестницы для контроля прочности крепления.
Монтаж  лестницы можно считать законченной  при достижении достаточной устойчивости.
Изменение температуры, динамические нагрузки, незначительные деформации резьбовых соединений и пр. постепенно ослабляют усилие в распорном узле. Со временем это приведет к ослаблению устойчивости лестницы. В этом случае нужно подтянуть крепления для достижения необходимой  устойчивости.
